1. 서 론

해상교량 공사시 공사비 절감 및 시공성 향상을 위해 원통형 가물막이에 흙채움을 하여 작업공간으로 이용하는 경우가 있다. 또한, 육상에서 초고층 구조물 시공을 위해 정밀시공 및 내부 지보재 최소화를 통한 작업공간 확보를 위해 적용하는 사례도 있다. 구조적으로 원형단면은 단면에 발생하는 아칭효과(arching effect)로 인하여 벽체에 작용하는 토압이 감소하는 장점 있어 유리하다(Szechy, 1996). 이와 같은 이유로 하천/하상 교량 공사시 교량기초 설치를 위한 가시설로서 원형 단면의 가물막이(cofferdam)를 많이 적용하고 있다. 하천이나 하상에서 이루어지는 공사들의 경우 공사비가 고가로서 경제적인 시공을 위해서는 합리적인 설계가 필요하다. 기존 가물막이 공법은 설치 및 해체시 많은 시간과 비용이 소요되며 전체 공기와 공사비를 증가시키는 주요한 원인이 된다. 해상공사에서 가장 보편적으로 사용되고 있는 시트파일 공법의 경우 지반 관입에 의한 시트파일 손상과 요소 부재 연결 작업의 어려움으로 내적 및 외적 안정성 확보에 많은 주의를 기울여야 한다. 이러한 문제점을 해결하기 위해 경제성 및 안정성 확보가 용이한 원형강관 가물막이 공법이 제안되었다(KAIA, 2015). 원형강관 가물막이 공법은 석션압을 이용하여 신속한 설치가 가능하고, 여러 개의 원형강관 세그먼트(segment)로 분절될 수 있어 각 부재의 무게를 최소화 하여 시공에 유리하며, 원형의 단일 부재로 이루어져 구조적으로 안정적이며, 그리고 가물막이 사용 후 석션압을 역으로 작용시켜 해체가 용이한 장점이 있다.

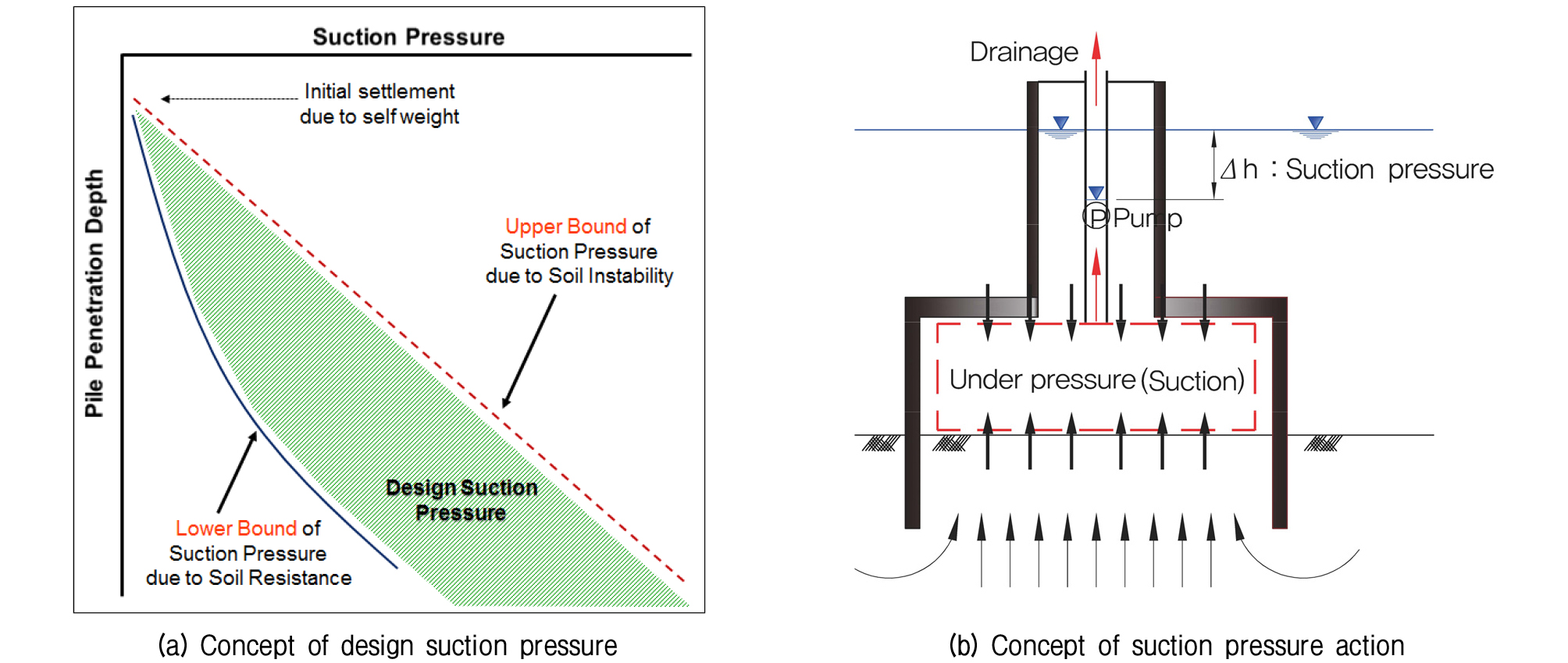

석션(suction) 기초란 기초내의 물을 강제배수시킬 때 발생하는 기초 내외의 수압차를 이용하여 해저지반 속에 침설한 기초를 말한다. 석션기초 구조물이란 석션기초를 이용한 구조물을 총칭하며, 설계 석션압의 개념 및 석션압 작용 개념도는 Fig. 1과 같다.

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F1.jpg
Fig. 1

Concept and action of suction pressure

Steensen-Bach(1992)는 사질토와 점성토 지반에서의 석션기초의 모델 시험에 관하여 자세히 설명하였으며, 버켓기초가 석션압으로 관입시 버켓기초와 주변지반과의 상호역학관계를 통해 관입성 평가에 대한 연구가 많은 연구자들에 의해 지속적으로 수행되었다(Bang et al., 2000; Houlsby and Byrne, 2005; Tran and Randolph, 2008; Senders and Randolph, 2009). 그리고, Kim(2019)Kim et al.(2019)는 석션 시공시 원형강관 가물막이에 작용하는 하중 특성 및 구조 안정성을 검토하였다.

본 연구에서는 기존 인근 시공현장의 표준관입시험 지반조사 자료와 현장 실험(pilot test)부지에서 표준관입시험, 콘관입시험 및 투수시험을 추가 수행한 시험 결과 값을 구분한 각각의 지반조사 결과를 이용하여 석션압 산정 및 관입성 평가를 수행하였다. 이 산정 결과를 현장 실증실험을 통하여 석션 관입성을 검증하고자 하였으며, 실험 현장은 군산 새만금 내항으로 2개의 상·하부 세그먼트로 구성된 직경(D) 5m, 수직 벽체 두께(thk.) 25mm인 원형강관을 제작하여 적용하였다. 본 연구는 해상 교량기초 대형원형강관 가설공법 개발 연구과제 중 일부인 석션을 이용한 관입성 설계 부분에 대한 부분으로 검증을 하고자 하였다.

2. 현장 설계 지반 조건 및 원형강관 가물막이 제원

2.1 지반 조건 및 지반 강도 정수

현장 실험 시공은 새만금 남북도로(x공구) 인근 내항에서 수행되었으며, 석션관입성 평가를 위한 설계에 적용된 기존 지반조사 자료 역시 새만금 남북도로(x공구)에서 수행한 표준관입시험과 제시한 지반강도 정수를 분석한 자료를 적용하였다. 추가적으로 기존 지반조사 자료의 적용에 대한 타당성과 보다 정확한 설계 평가를 위해 원형강관 석션가물막이 현장 실험시공이 이루어지는 정위치에서 약 30m 이격된 위치에서 표준관입시험(SPT), 정적콘관입시험(CPT) 및 투수시험을 각 1회 실시하였다. 추가한 지반조사 결과를 적용하여 설계 검토를 재수행하여 기존 표준관입시험 자료만으로 설계 검토한 결과와 비교하여 석션관입성을 검증할 수 있도록 하였다.

원형가물막이의 현장 실험시공 검증을 위한 설계 조건으로 직경 5m 원형강관 가물막이의 석션을 이용한 목표 관입심도는 5m로 설정(가정)하여 설계하였다. 새만금 남북도로(x공구)에서 수행한 표준관입시험 자료를 바탕으로 목표관입 심도까지의 현장 지층 조건은 매립층(실트질 사질토)으로 원형가물막이 선단의 N값은 17을 적용하여 설계에 적용하였다. 새만금 남북도로(x공구) 지층 조건 및 지반 강도 정수는 Table 1과 같으며, 현장 실험 위치에서 시추 조사(SPT, CPT, 그리고 현장투수시험)한 지반 강도 정수 및 지층 특성은 Table 2, Fig. 2와 같다. SPT를 통해 도출한 내부마찰각은 모래의 상태에 따른 N값과 마찰각의 관계식(Dunham, 1954)을 통해 도출하였고, CPT 시추조사에 따른 내부마찰각은 다음 식 (1)에 의해 도출된 값으로 상이하게 적용하였다.

Table 1.

Geotechnical properties using the results of in-situ test nearby sites

Division Depth
(m)
Avg.
N-value
Unit weight
(kN/m3)
Internal friction
angle (°)
Cohesion
(kPa)
Poisson ratio
(ν)
Permeability
(cm/s)
Silty Sand
(N>10)
0-6.0
(0-1.0)*
9 18.5 26 0.00 0.39 1.6×10-3
Silty Sand
(N≤10)
6.0-12
(1.0-8.5)*
17 19.0 29 0.00 0.38 1.3×10-3

(*) Depth relative to the base of the test pit

Table 2.

Geotechnical properties of the site estimated from the in-situ tests

Division Depth
(m)
Avg.
N-value
Unit weight
(kN/m3)
Internal friction angle (°) Cohesion
(kPa)
Poisson ratio
(ν)
Permeability
(cm/s)
Silty Sand
(N>10)
0-8.0
(0-3.0)*
8 18.5 30 0.00 0.39 1.2×10-4
Silty Sand
(N≤10)
8.0-12
(3.0-7.0)*
18 19.0 39 0.00 0.38 2.7×10-5

(*) depth relative to the base of the test pit

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F2.jpg

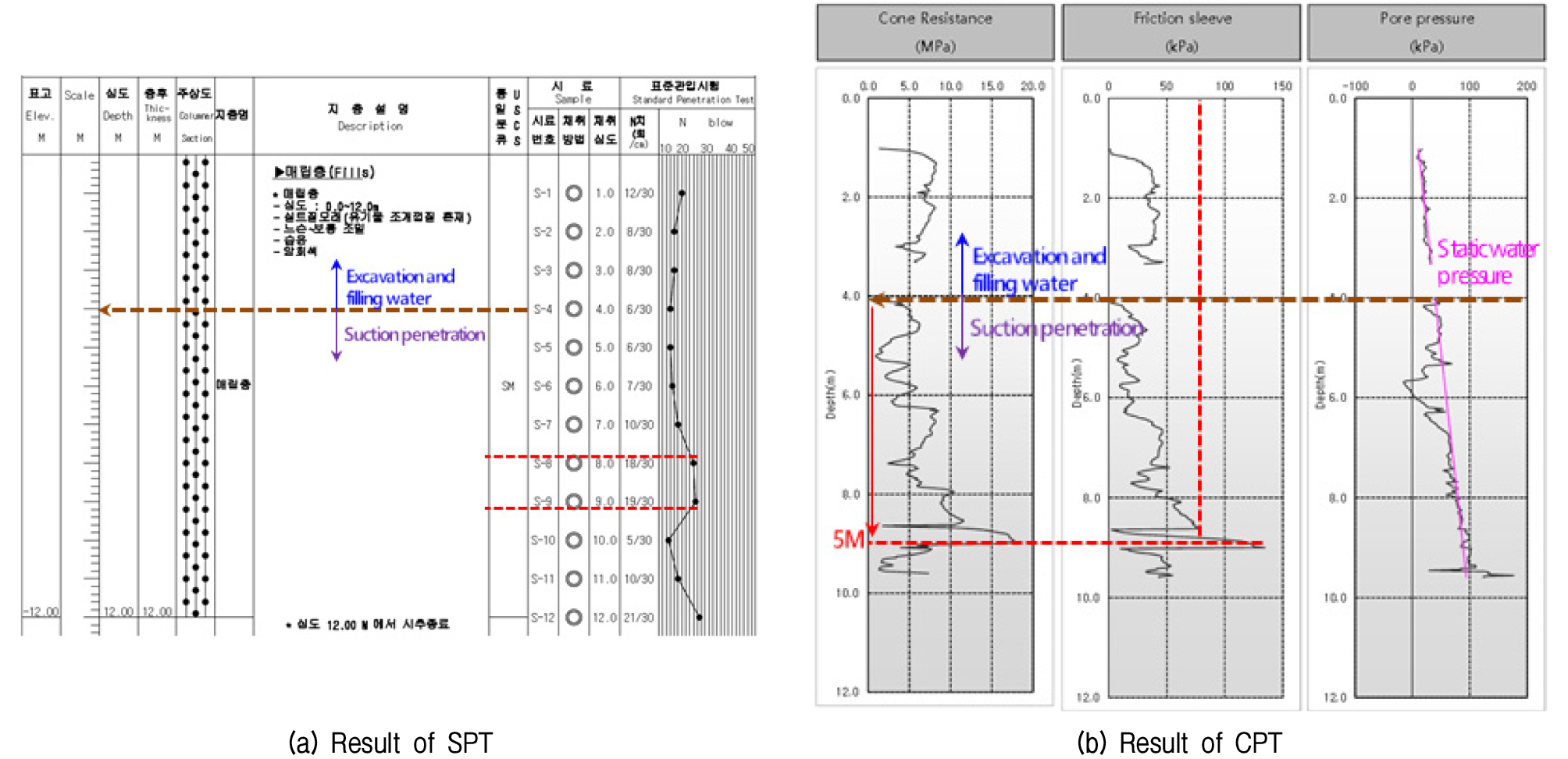

Fig. 2

Boring logs and CPT profiles

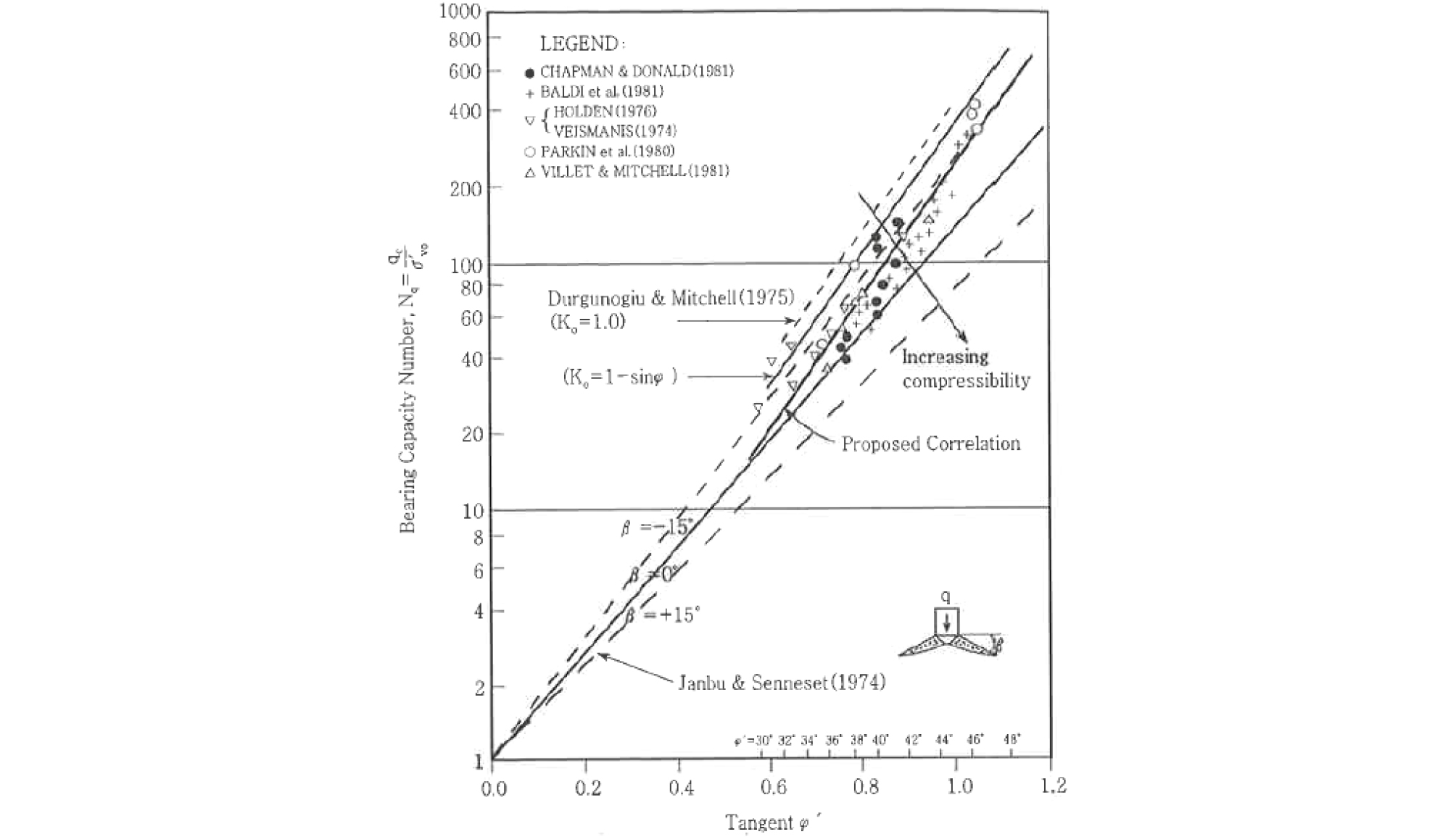

Fig. 3은 대형토조시험을 통하여 지지력 계수와 마찰각 관계(Robertson and Campanella, 1983)를 나타내는 것으로, 다음 식 (1)과 같은 관계식으로 표현할 수 있다.

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F3.jpg
Fig. 3

Relationship between bearing force coefficient and friction angle in large calibration soil test (Robertson and Campanella, 1983)

(1)
φ=tan-1[0.1+0.38log(qcσ')]

여기서, φ : 콘관입 시험을 통한 내부마찰각

qc : 콘관입 선단저항치(kN/m2)

σ’ : 지점에서의 유효응력(kN/m2)

추가 표준관입시험 결과 현장 지층 조건은 실트질 사질토 지반으로 N값은 기존 인근 자료와 비교적 유사한 경향을 보였으나, 콘관입시험을 통해 심도 9m(굴착 후 현장 실험 조건 상대 심도 5m) 부근의 내부마찰각(Robertson and Campanella, 1983)은 φ=39°로 표준관입시험을 통한 결과값 보다 크게 증가한 것으로 산출되었다. 이것을 통해 표준관입시험 N값을 기준을 지반 강도정수(내부마찰각) 산정한 결과와 콘관입시험을 통한 지반 강도 특성을 비교한다면 표준관입시험 결과가 해당 지층 특성을 다소 과소평가할 수 있을 것으로 판단되었다.

2.2 원형강관 가물막이 제원

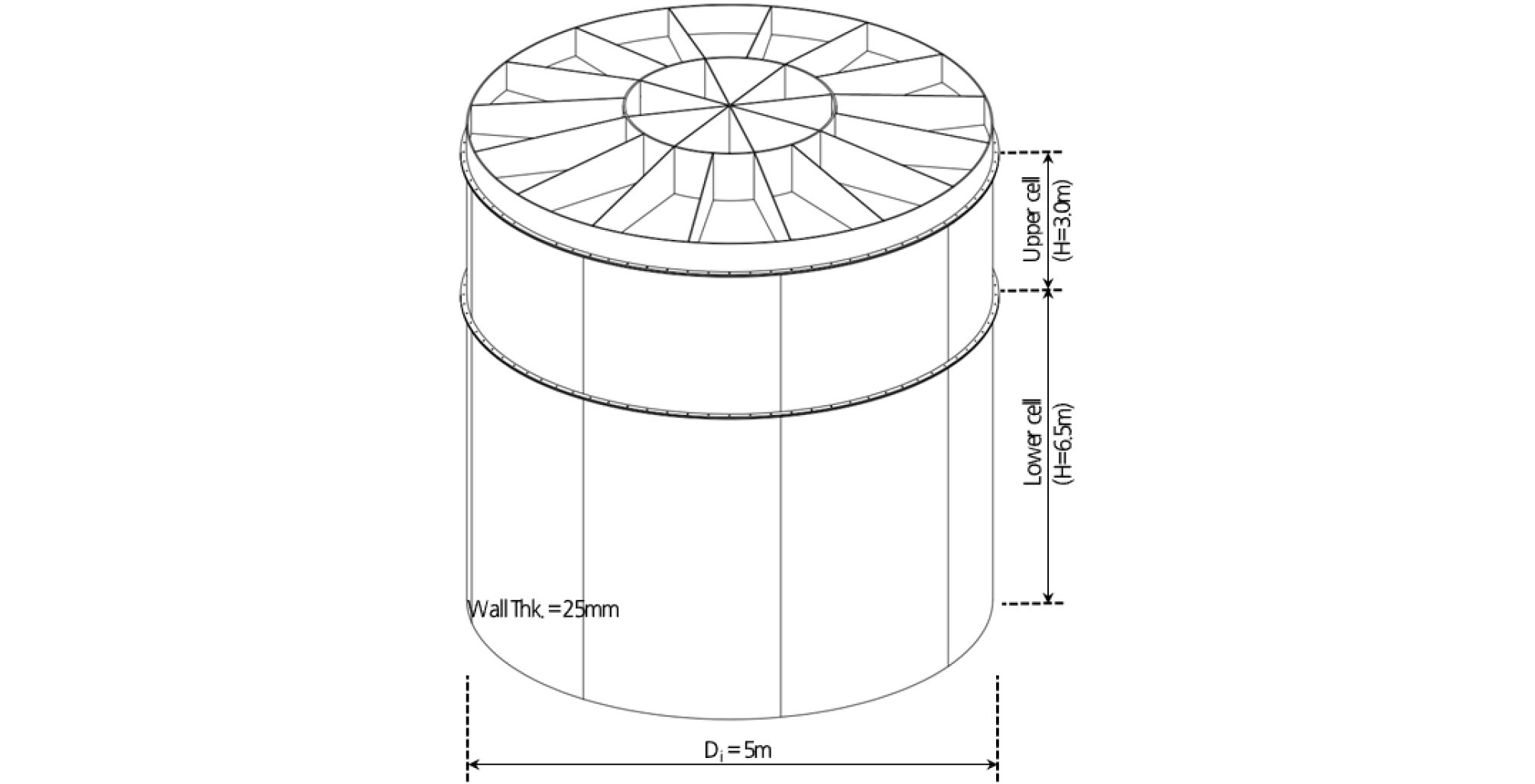

현장 시험을 위한 원형강관 가물막이에 적용된 재질은 SM490 강재이며, Fig. 4와 같이 내경(Di)이 5m, 원형강관의 수직 벽체 두께(Thk.)는 25mm, 높이(H)가 9.5m로 현장 시공성을 고려하여 하부와 상부로 분리될 수 있는 구분형 원형강관으로 제작 되어졌다. 자중침하에 적용된 원형강관의 설계 중량은 각각 하부강관(H=6.5m)+상판은 30.0tf(Case1), 하부강관+상부강관(H=3.0m)+상판은 43.0tf(Case2) 적용하였다. 하부강관 높이(H)가 6.5m, 상부강관 높이(H) 3m 길이로 각 강관의 이음부는 플랜지(flange)와 볼트(bolt)로 체결하도록 제작되어 졌으며, 원형강관 상판(cap) 역시 상부강관과 볼트로 체결되도록 구성 되어졌다. 원형강관 가물막이에 대한 구조적인 검토에 대한 상세한 내용은 Kim(2019)Kim et al.(2019)을 참조할 수 있다.

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F4.jpg
Fig. 4

Schematic diagram steel pipe cofferdam for filed test

3. 원형강관 석션 관입성 검토

본 연구에서 석션 설계 방법은 일본 연안개발기술연구센터(Coastal Development Institute of Technology)에서 제시한 석션기초구조물 기술매뉴얼(2003)을 바탕으로 설계 검토를 진행하였다. 이를 통하여 설계 석션압을 산정하였고, 현장 시험을 통해서 석션관입성을 평가하기 위한 방안으로 현장 실험 시공 전 제작된 원형가물막이 벽체의 내부와 외부에 각각 2개의 간극수압계를 설치하여 강관 내·외부에 작용하는 수압의 차이로 내부에 작용하는 석션압을 실시간 확인할 수 있도록 준비하였다. 현장 계측 데이터를 활용하여 설계 검토된 석션압과 현장 실험시 작용하는 석션압의 관계를 비교·검토할 수 있도록 하였다.

3.1 설계 석션압 산정

석션압 산정은 새만금 남북도로(x공구)에 적용한 지층 조건(Table 1)을 적용하였고, 사질토 지반의 상한석션압 산정식은 식 (2)와 같으며, 기초내에 발생하는 석션압(ps)는 식 (3)과 같다.

(2)
psc=1F(df+δi)γ'11-pt/ps

여기서, F : 안전율(F ≥ 1.0)

γ' : 흙의 수중 단위체적중량(kN/m3)

df : 침설길이(m)

δi : 기초내부의 지반의 융기(隆起) 높이(m)

ps : 기초상판부의 석션압(kN/m2)

pt : 기초선단부의 석션압(kN/m2)

(3)
ps=hs·γw

여기서, ps : 석션압(kN/m3)

hs : 기초 내외의 수위차(m)

γw : 물의 단위체적중량(kN/m3, 해수는 10.1kN/m3)

석션기초가 침설 가능하기 위해서는 침설 초기의 관입저항(소요석션압)이 상한석션압 이하여야 한다. 석션기초 자중침하량 산정방법은 석션압을 “0”으로 하고 침설에 대한 관입력(FD)/관입저항력(FR)이 1.0이상이 되도록 침설깊이를 변화시켜가며 계산하여 산정한다. 상기 방법을 통하여 기존 인근 자료를 이용하여 산정한 자중침하량은 Case1 일 경우 1.0m, Case2 일 경우 1.5m이며, 그리고 단계별 상한석션압과 설계석션압은 Table 3과 같다. 석션 파일에서 초기 작용 석션압에 의해 사질토 지반에서는 파이핑(piping), 연약 점토 지반에서는 히빙(heaving) 발생으로 지반 파괴가 발생할 수 있으므로 충분한 자중 침하량을 확보하는 것이 필요하다. 검토 결과 관입 깊이에 따라 석션압은 증가하였으며, 이것은 원형강관이 지반에 관입되기 위해 필요로 하는 석션관입력이 깊이에 따라 증가하는 것을 의미한다. 결국 석션관입은 원형강관에 작용하는 석션관입력이 관입저항력(선단저항력과 주면마찰력의 합)보다 커야 가능한 것을 의미하며, 관입저항력은 관입깊이가 깊어질수록 발생하는 관입저항력이 커지기 때문이다. 추가 시추조사한 콘관입시험 결과를 반영한 심도 3.5m 이하 구간(기존 내부마찰각(Φ) 26°, 추가조사 적용 후 적용 내부마찰각(Φ) 30°)까지는 동일하게 석션압이 산정되었으며, 심도 3.5m 이상 구간(기존 내부마찰각(Φ) 29°, 추가조사 적용 후 적용 내부마찰각(Φ) 39°)에서는 석션압이 약 30% 증가한 것으로 검토(Fig. 5)되었다. 이와 같은 석션압 산정을 통하여 현장 실험 시공시 간극수압계를 통한 계측결과를 활용하여 작용 석션압을 확인할 수 있도록 하였으며, Fig. 6과 같은 형태로 관입 심도에 따라 석션압을 증대시켜 시공시 석션압 관리를 할 수 있다.

Table 3.

Calculation of design suction pressure (Applied to “Table 1”)

Division Depth (m) Upper bound of suction pressure Design bound of suction pressure Note
Silty sand 0.0~1.5 Self-weight Settlement - at. Case1 : 1.0m
at. Case2 : 1.5m
1.5 21.1kPa 14.8kPa
2.0 26.6kPa 18.6kPa
3.0 36.7kPa 25.7kPa
4.0 46.2kPa 32.4kPa
5.0 55.6kPa 38.9kPa

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F5.jpg

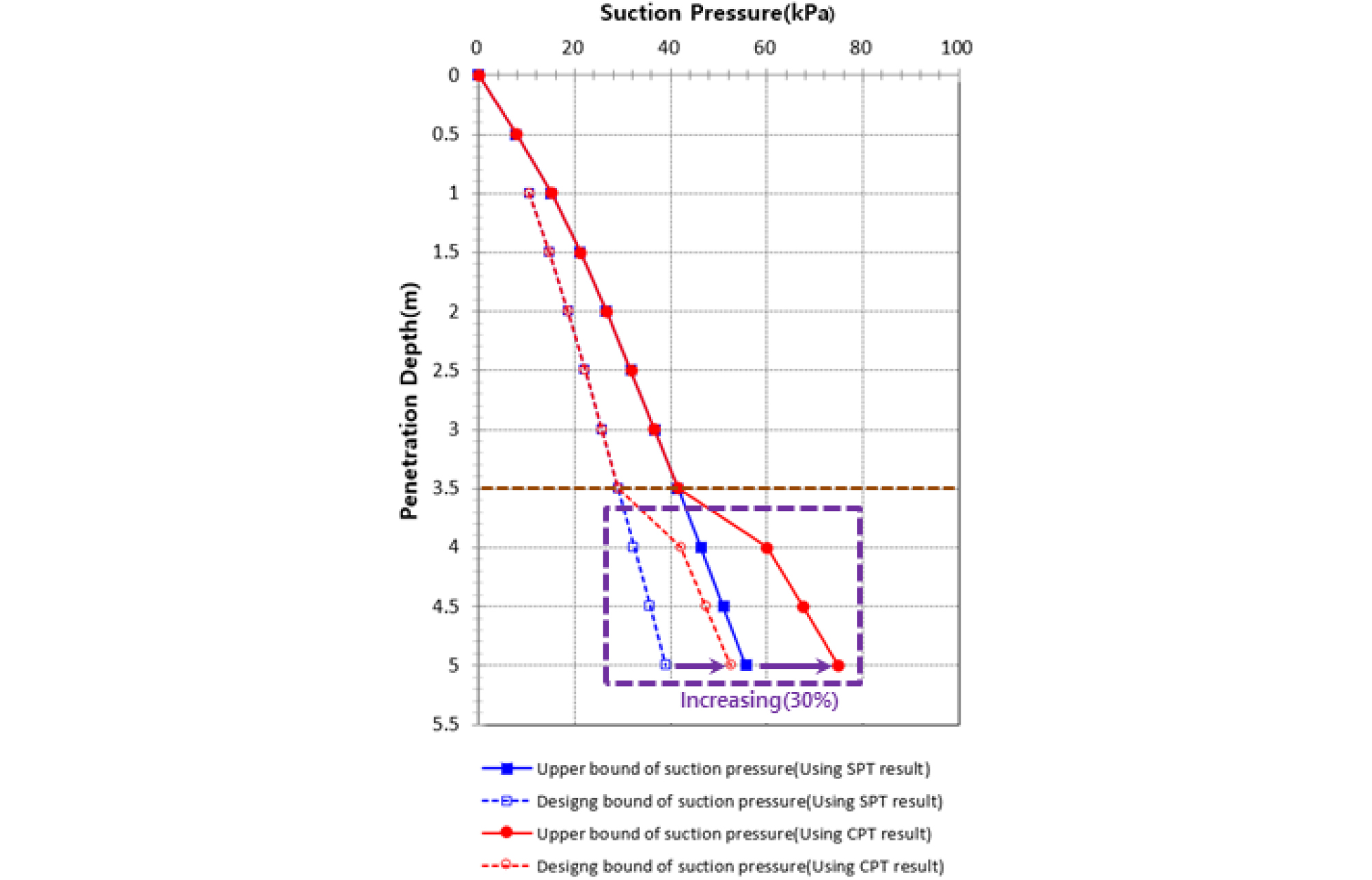

Fig. 5

Comparison of suction pressure according to ground investigation results

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F6.jpg

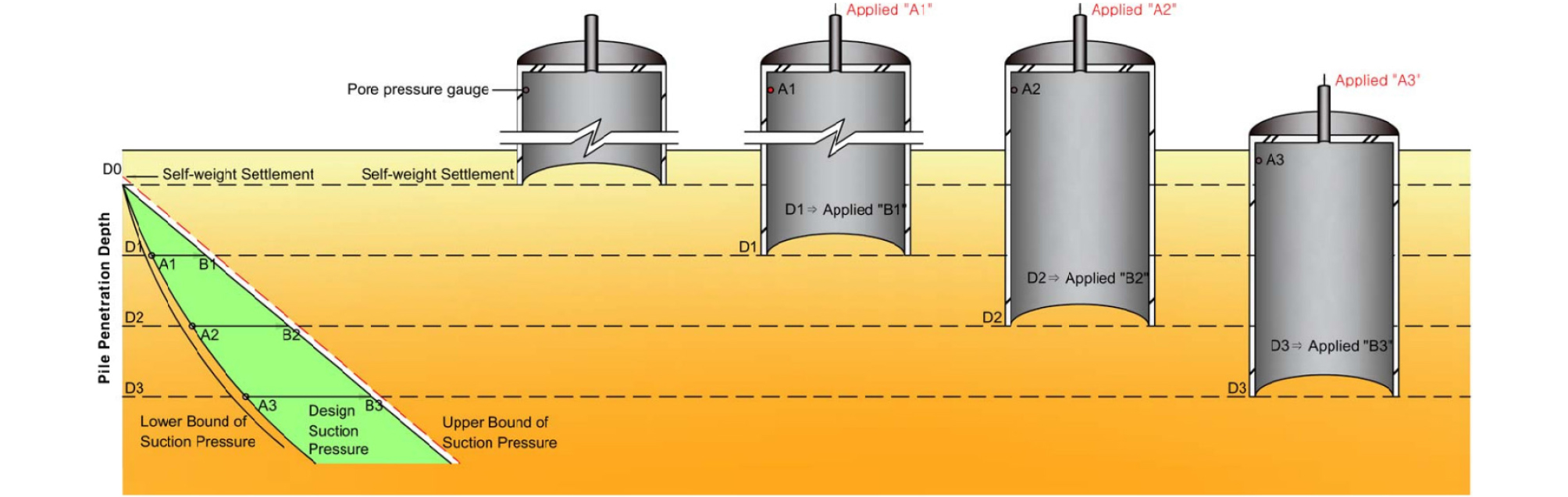

Fig. 6

Suction pressure increases with increasing penetration depth

3.2 현장 실험 시공시 계측 및 결과 고찰

앞서 언급하였듯이 본 연구에서 기존 조사된 파일럿 테스트 인근 지층 특성(Table 1)을 이용하여 석션압을 예측하였고, 파일럿 테스트 부지에서 추가 현장 시추 조사를 수행하여 콘관입시험(CPT) 결과를 반영한 결과(Table 2)를 이용하여 석션압 재산정을 통한 상한 석션압 산정 검토 결과는 다음 Table 4와 같다. 현장 파일럿 테스트 실험시 간극수압계 계측 결과를 이용한 석션압 산정은 원형강관 벽체의 내·외부에 설치한 간극수압계에서 계측된 내·외부 계측 데이터의 차이를 작용 석션압으로 도출하였다. 원형강관 구체 높이(H) 6.5m(Case1) 2회, 구체 높이(H) 9.5m(Case2) 2회 각각 수행하여 계측(Measurement 1~4)하였다.

Table 4.

Suction pressure review according to “Table 1 & Table 2” and field measurement results

Division Depth (m) Upper bound of suction pressure (Design) Suction pressure according to field measurement results
Applied to Table 1 Applied to Table 2 Measurement 1 Measurement 2 Measurement 3 Measurement 4
Silty
sand
0.0~1.0 Self-weight settlement Self-weight settlement Self-weight settlement
1.0 6.7kPa 3.7kPa
1.5 21.1kPa 21.1kPa 12.4kPa 13.0kPa 1.0kPa 3.0kPa
2.0 26.6kPa 26.6kPa 23.2kPa 14.4kPa 5.8kPa 11.8kPa
3.0 36.7kPa 36.7kPa 32.2kPa 35.1kPa 19.5kPa 25.1kPa
4.0 46.2kPa 60.1kPa 46.0kPa 45.8kPa 29.3kPa 51.1kPa
5.0 55.6kPa 75.0kPa 70.6kPa 71.3kPa 65.1kPa 63.0kPa

현장 지반조사를 통한 추가한 지반조사 결과(Fig. 2)를 검토해보면 콘(cone) 저항값이 심도 4m 부근이상에서 증가하여 심도 4.5m 부근에서 급격하게 증가하는 것으로 확인되었다. 이는 현장 파일럿 테스트 실험을 통해 도출한 계측값(석션압)을 확인하였을 때, 지반조사 자료을 이용하여 각각 산정한 상한 석션압과 비교하면 심도 4m 이하 구간에서는 상한 석션압 이하의 범위에서 근입하는 것을 확인할 수 있고, 4m 이상 구간에서는 현장 실험 계측값은 콘관입시험 결과로 산출한 상한석션압과 유사하게 크게 증가하는 것을 확인할 수 있었다. 이는 콘관입시험 결과 선단저항력과 주면저항력이 급격히 증가하는 심도 4.5m 부근에서 계측된 석션압이 상한석션압 이상으로 계측 되는 경우도 Fig. 7과 같이 확인할 수 있었다.

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F7.jpg

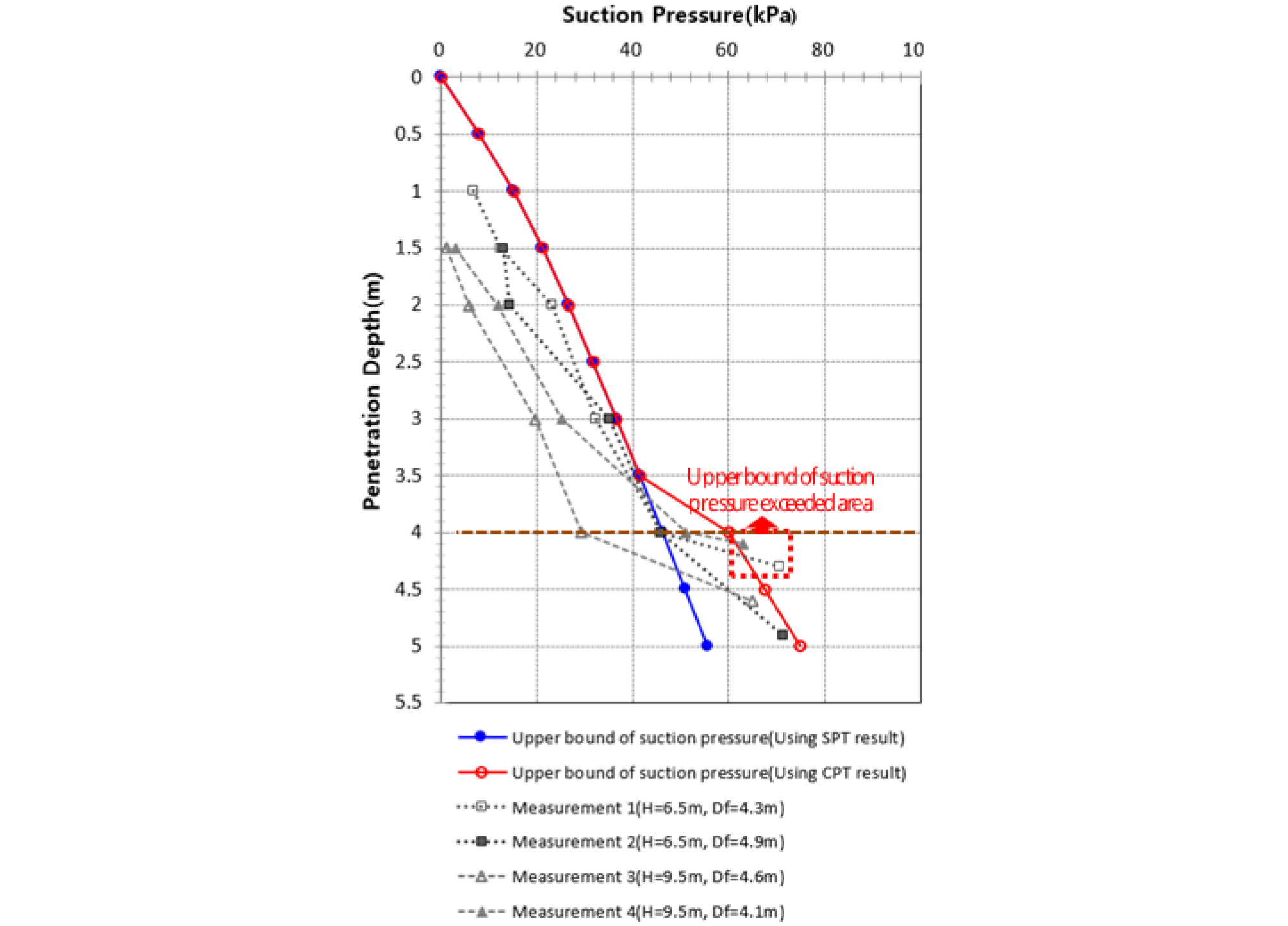

Fig. 7

Suction pressure by depth of penetration according to “Table 1 & Table 2” and field measurement results

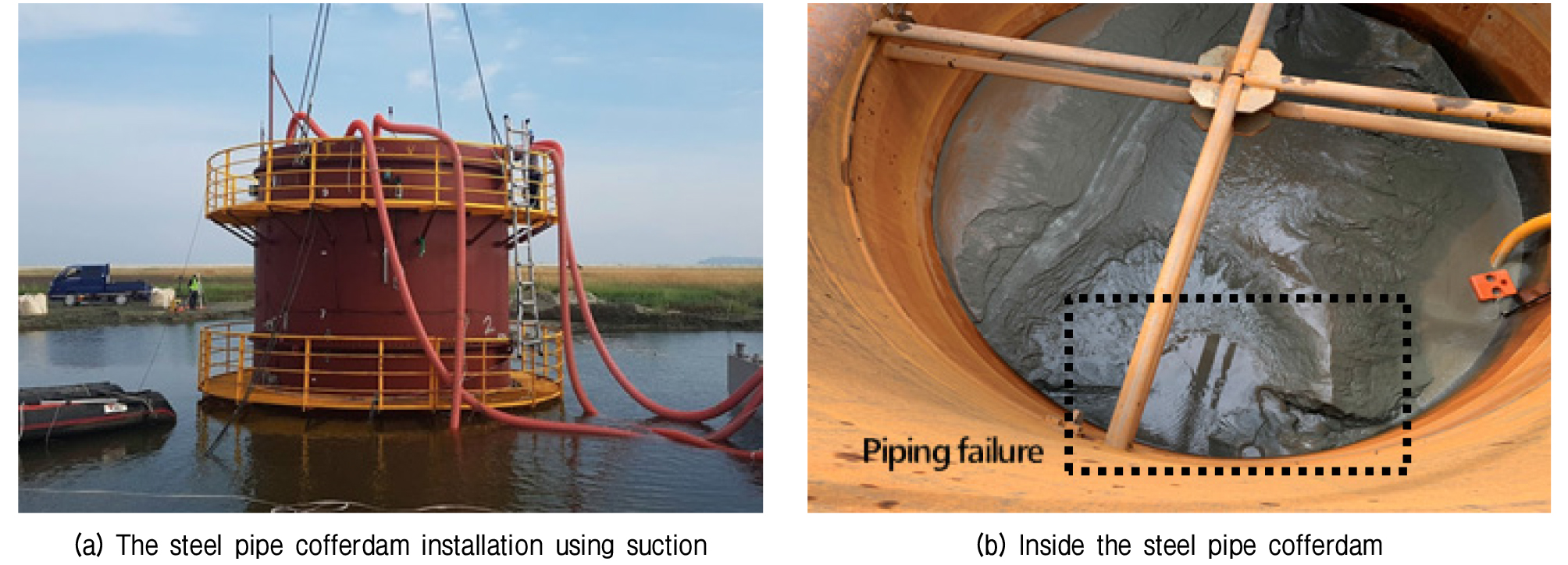

원형강관 설치 후 강관 내부의 물을 펌프로 배출하여 확인한 결과 Fig. 8(b)와 같이 국부적인 파이핑(piping) 흔적을 확인할 수 있었다. 이는 추가적인 관입 여부를 확인하기 위해 상한 석션압 이상의 압력을 일정 시간 이상 가하였을 때 콘관입시험 결과에서 확인하였듯이 지반의 강도가 크게 발현되는 심도 4.5m 부근에서는 추가적인 석션 관입이 원활하게 이루어지지 않고 원형강관 내부 취약한 곳으로 작용 석션압이 집중하여 국부적인 파괴가 발생된 것으로 판단되었다. 상기와 같이 석션압 평가를 N치와 CPT 결과를 이용하여 비교·분석 하였을 때, CPT 결과를 적용하는 것이 현장 실험 계측결과와 유사한 경향을 나타내는 것으로 볼 수 있으며 CPT 결과 이용한 설계가 보다 유용하다고 판단되었다.

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F8.jpg
Fig. 8

The steel pipe cofferdam during and after installation

추가적으로 지층 특성 조건(Table 1)을 반영하여 심도 4m 지점을 기준으로 설계석션압 32.4kPa 적용시와 이 지점에서 상한석션압 이상의 석션압 51.1kPa 적용하여 침투류(Seepage, GeoStudio 2012) 해석을 수행하였다. 해석에 적용된 작용 석션압은 양정고와 압력을 원형강관 내외측의 수두차로 환산하여 적용하였다. 검토 결과(Fig. 9) 설계석션압을 적용하였을 때 파이핑에 대해 안전한 것으로 검토 되었지만, 상한석션압 이상의 석션압을 적용하였을 때 영구구조물 안전 기준율(F.S≥1.5)를 기준으로 파이핑에 대해 불안전한 것으로 검토 되었다. 이는 앞서 언급하였던 Fig. 8(b)와 같이 상한석션압 이상의 석션압 적용시 국부적인 파괴가 발생 할 수 있는 것을 확인할 수 있는 자료였으며, 작용 석션압에 의해 과도한 침투수류는 지반을 교란시켜 원지반을 느슨하게 하고, 원형강관이 목표 깊이까지 설치되는 것을 저해시키는 원인이 되므로 지반에 과도한 석션압이 작용하지 않도록 하는 것이 석션을 이용한 시공시 요구되는 부분이다(Senpere and Auvergne, 1982; Tjelta, 1995; Kim et al., 2018).

https://static.apub.kr/journalsite/sites/kgs/2020-036-12/N0990361204/images/kgs_36_12_04_F9.jpg
Fig. 9

Seep/W analysis result (Applied to “Table 1”)

4. 결 론

본 연구에서는 원형강관 가물막이의 석션을 이용한 설치 시공에 대한 검증을 하기 위해 현장 실험시공을 새만금 남북도로(x공구) 인근 내항에서 석션 관입 5m 시험을 수행하였다. 이를 위해 현장 지반 조건을 고려하여 직경이 5m인 원형강관 가물막이에 대한 석션압을 산정하였고, 원형가물막이의 석션을 이용한 현장 실험을 통하여 다음과 같은 결과를 확인할 수 있었다.

(1) 현장 인근 설계 자료를 이용하여 제시한 석션압을 적용하였을 때, 원형강관 가물막이의 목표 근입 심도 약 4.5~5m 인근까지는 설계한 상한석션압을 적용하여 관입이 가능한 것을 확인하였다.

(2) 콘관입시험을 추가하여 지층 특성을 확인한 결과 근입심도 4.5m 부근에서 콘 저항력과 주면마찰력이 크게 증가한 것을 확인하였다. 표준관입시험과 콘관입시험을 통한 지반조사 결과를 활용하여 산정한 석션압과 현장 실험 계측 값을 비교하였을 때, 표준관입시험 N값을 기준으로 지반 강도정수 산정한 결과와 콘관입시험을 통한 지반 강도 특성을 적용한 설계값을 비교한다면 표준관입시험 결과가 다소 과소평가되어 적용되어 질 수 있다고 판단되며, 석션압 산정을 위해서는 연약지반 특성 분석이 콘관입시험 결과를 반영하는 것이 보다 합리적인 결과를 도출할 수 있다고 판단되었다.

(3) 설계석션압 이상의 상한석션압을 적용하였을 때 실트질 사질토 지반에서 파이핑 현상이 발생하는 것을 확인할 수 있었다. 이는 설계석션압 이상의 상한석션압을 적용하게 되면 원형강관 내부 중 취약한 곳으로 석션압이 집중적으로 작용하여 국부적인 파괴를 발생시키는 것으로 판단되며, 침투류 해석을 통해 상한 석션압 이상의 석션압을 적용하여 파이핑이 발생 여부를 사전 검토하는 검증 방안의 하나가 될 수 있음을 확인하였다.

본 연구를 통해서 관입성평가를 위해 설계값으로 제시한 석션압으로 실트질 사질토 지반에 원형강관가물막이 시공이 가능한 것을 확인하였고, 석션을 이용한 시공에서 과도한 석션압 적용시 침투수의 영향으로 지반을 교란시켜 국부적인 파괴를 유발할 수 있으므로 원형강관을 목표 근입 심도까지 설치하기 위해서는 설계석션압을 유지하면서 상한석션압 이상의 압력이 작용하지 않도록 시공시 관리하는 것이 필요한 것으로 판단하였다.
